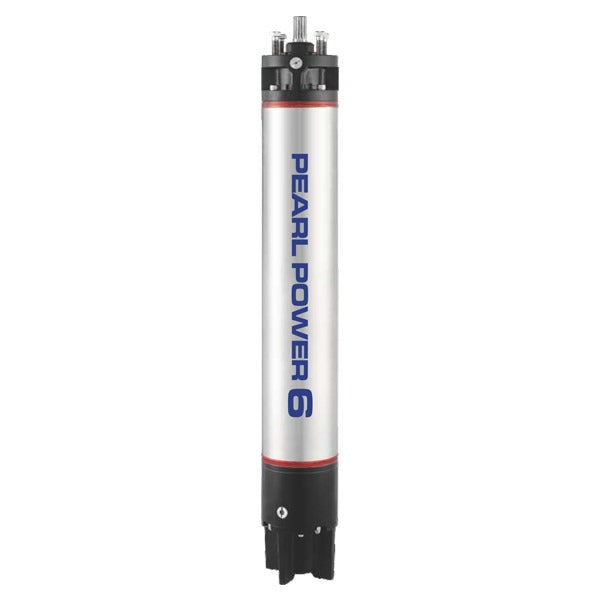

Motor Sumergible 6" Encapsulados de 7.5 a 50 Hp, Pearl

Motor Sumergible 6" Encapsulados de 7.5 a 50 Hp, Pearl

Descargar Ficha Técnica

Descargar Manual

Especificaciones:

• Potencia: 7.5 a 50 Hp
• Voltaje: 230 / 460 V
• Fase: 1 / 3 Fases
• No Hilos: 3

Motores enfriados por agua con estator encapsulado con bobinado de resina.
Dimensión de acople y brida cumplen con las normas NEMA.

Características:

• Alta eficiencia garantiza ahorros en costos operacionales.

• Carcasa y eje en acero inoxidable AISI304L (opcional: AISI316L)

• Tapa grande superior e inferior de hierro fundido de alta resistencia (Opcional AISI304L / AISI316L).

• Rodamientos de empuje tipo Kingsbury lubricado por agua.

• Protección IP68

• Deflector de arena

• Diafragma de ecualización de presión

• Aislamiento clase F

• Cable de salida removible

• Método de arranque directo (DOL, por su sigla en inglés) y de estrella/triángulo

Límites de Operación

• Máxima fluctuación de tensión: ±10%

• Temperatura máxima agua: 35°C con velocidad mínima de flujo de agua de 0,16 m/s

• Número máximo de arranques por hora: 20

• Profundidad máxima de inmersión: 350 m

• Funcionamiento horizontal: 5 HP - 30 HP


Uso:

El flujo de agua alrededor del motor permite la refrigeración de los motores sumergibles.  Por esta razón el flujo de agua alrededor de motores tiene importancia vital durante la instalación de las bombas sumergibles. El caudal depende del diámetro y de la potencia del motor.

El factor más importante para una larga vida útil de trabajo en los motores sumergibles es una adecuada refrigeración del motor.

Si se instala el  motor en cuerpos de agua abiertos (por ejemplo en una piscina) o si el diámetro del pozo fuese mucho más ancho del diámetro del motor, hay que utilizar la camisa inductora de flujo para proporcionar las velocidades indicadas más abajo alrededor del motor.

Modelos:

• 6MWCP 75C163V
• 6MWCP 75C363V
• 6MWCP 100C163V
• 6MWCP 100C363V
• 6MWCP 150C163V
• 6MWCP 150C363V
• 6MWCP 200C363V
• 6MWCP 250C363V
• 6MWCP 300C363V
• 6MWCP 400D363V
• 6MWCP 500D363V
